Raccords électriques

Raccords électriques pour la création, restauration, relooking de lampes.

Pour créer, restaurer, relooker, lampes de chevets, appliques, suspensions, il est bon de connaitre l’existence de ces raccords électriques.
Voici quelques exemples de ce que l’on peut trouver.

1/ les raccords à plaques, et à lames.

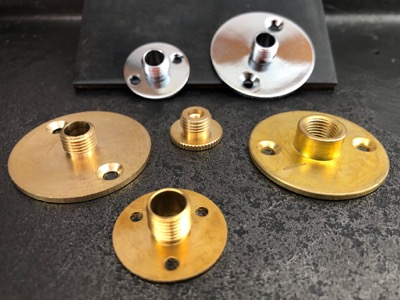

Les raccords à plaques.
Ce sont les raccords ronds.
Ils peuvent être cloués ou vissés sur l’objet que l’on souhaite électrifier, et pourquoi pas vissés dans un mur.
Ils existent en 2 diamètres 25 et 40mm en laiton, ou chromés.
Ils sont filetés en mâle ou femelle 10/100
Le pas de 10/100 est le pas de vis international utilisé en électricité, à partir de lui, on peut adapter n’importe quels raccords modernes, douilles, quelque soient leurs culots.

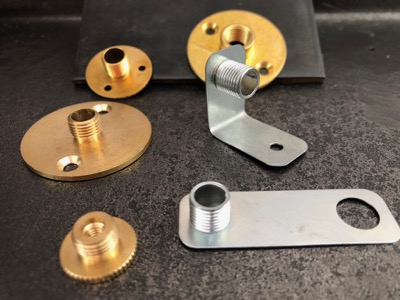

Les raccords à lames.
Ce sont les raccords longs.
Ils fonctionnent sur le même principe, ils se vissent ou s’adaptent sur les objets, ils sont percés à une extrémité, soit en diamètre 4mm soit en 10mm.
Ils sont aussi équipés à l’autre extrémité, d’une tige de 10/100.
Ils se plient très facilement à la main, pour orienter le sens de l’éclairage.
(le poids à supporter doit être faible, pour ne pas qu’ils se détordent)

Les embases.
C’est le plus petit objet que l’on voit sur la photo ci-dessus, ils est percé d’un trou de 4mm fileté.
Il peut donc se fixer à un objet à l’aide d’une vis métal et d’un écrou, se visser dans le bois avec une petite vis à bois, ou bien se clouer.
Sont diamètre est inférieur. 17mm.

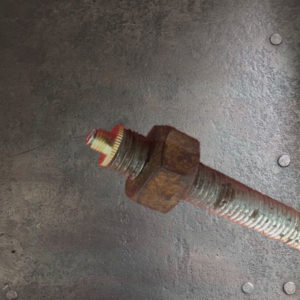

Autre exemple photo ci dessous, pour équiper un objet dont la tige filetée ne peut être adaptée sur aucun raccord, nous avons utilisé l’embase.
Avec un foret à métaux, percer un trou de 3,5mm dans la tige filetée, puis tarauder avec un taraud de 4mm, enfin, visser l’embase sur la tige avec une vis métal de 4mm

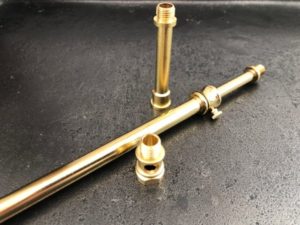

2/ Les chandelles électriques.

Elles permettent principalement de rehausser les luminaires, mais peuvent être détournées de leur utilité principale au grès de vos besoins.
Les chandelles simples sont filetées en femelle et mâle 10/100.
Les longueurs disponibles sont 1, 2, 3, 4, 5, 6, 7, 8, 10, et 12cm de long.
Il existe aussi la chandelle réglable, dont la hauteur totale peut varier de 18 à 30cm.
Pour passer le câble électrique à l’intérieur de l’objet à électrifier, il ya trois solutions.
Soit l’objet est percé, et le câble peut passer à l’intérieur, et le traverser jusqu’à l’intérieur de la douille.
Soit on utilise une douille percée sur le coté.
Soit on utilise la chandelle passe fil, filetée en mâle et femelle 10/100, et percée sur le coté, pour laisser passer un fil fin.

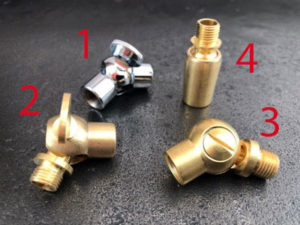

Les rotules.
Elles permettent d’orienter l’éclairage d’un luminaire jusqu’à 90°en faisant passer un fil électrique fin à l’intérieur (1 et 2) et se bloquent avec la vis papillon.
D’orienter un luminaire jusqu’à 90° sans passer le fil, dans la rotule (3), et se bloquent avec une vis classique.
De redresser un montage légèrement désaxé si l’un de ses composants est tordu, ou si une lampe est équipée d’un ancien abat jour plus tout à fait droit. (rotule N°3). Angle maxi beaucoup moins important, mais sur 360°.

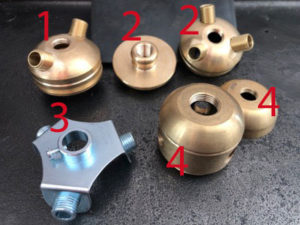

Les nourrices.
Pour multiplier les éclairages à partir d’une même source électrique.
Existent en 2 ou 3 sorties.
Certaines sont démontables (n° 1, 2, et 4 photo ci-dessous, la 2 et la 4 sont démontées), les raccords peuvent donc être cachés à l’intérieur de la nourrice.
Elles possèdent toutes des entrées et sorties au pas de 10/100, sauf la N°4 dont l’une des sorties est en 13, mais peut se modifier à l’aide d’un raccord adaptateur mâle 13 femelle 10.
La N°3 coulisse sur un tube de diamètre adapté, et se fixe à l’aide de la visse de blocage.
